Газовый двухконтурный котёл Magnus Welkin

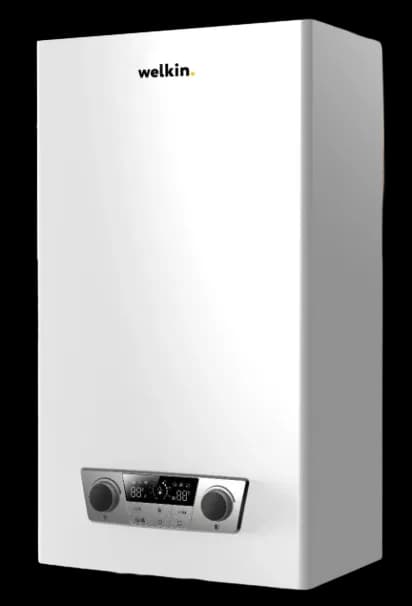

Двухконтурный газовый котел "Magnus"

Для отопления помещений до 200 м²

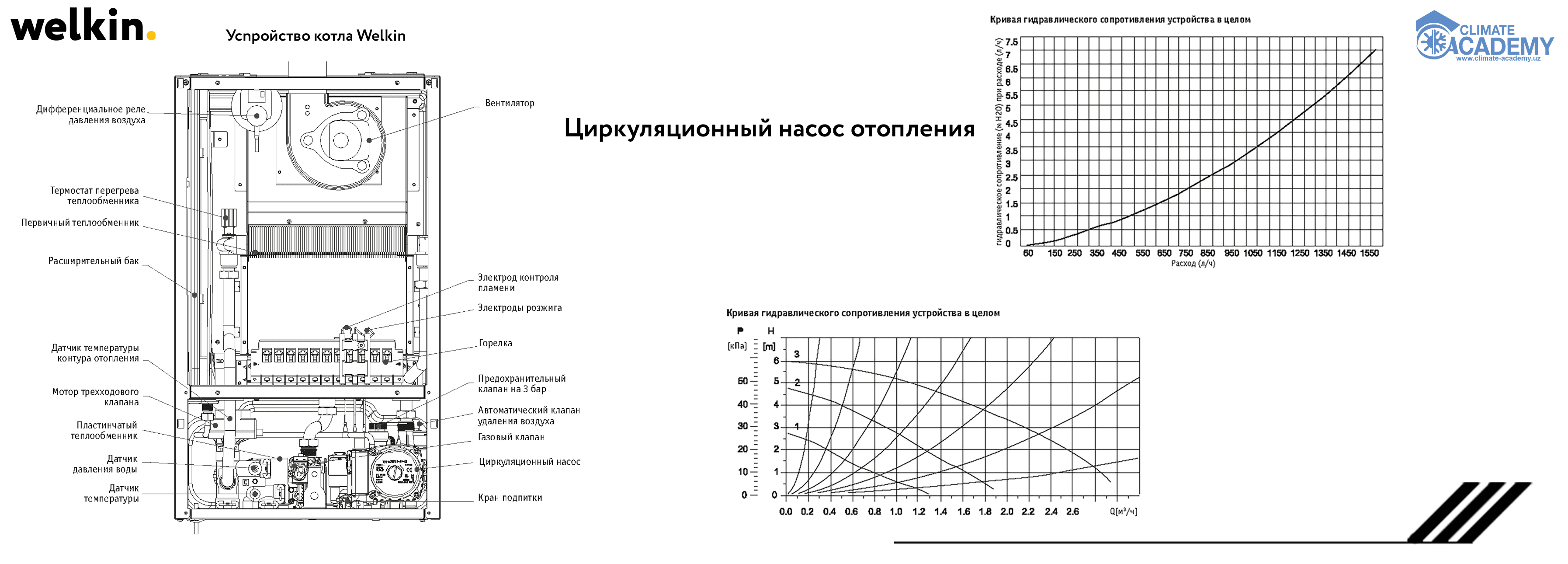

Циркуляционный насос отопления

Циркуляционный насос установлен на обратной линии отопительного контура. Он обеспечивает циркуляцию воды в замкнутой системе в процессе нагрева системы отопления и воды для хозяйственно-бытовых нужд. В корпус циркуляционного насоса встроен автоматический воздухоотводчик. Циркуляционный насос, используемый в котлах Midea 20 квт , Welkin 26 квт имеет высоту напора 6 м и является трехступенчатым. Циркуляционный насос относится к классу низкого электропотребления (класс Low).

ВАЖНО

При первом запуске котла необходимо произвести корректный запуск насоса, для этого необходимо: a) разблокировать вал насоса; b) спустить воздух из вала насоса. Не производите самостоятельно пусконаладочные работы, обратитесь в авторизованный сервисный центр.

---

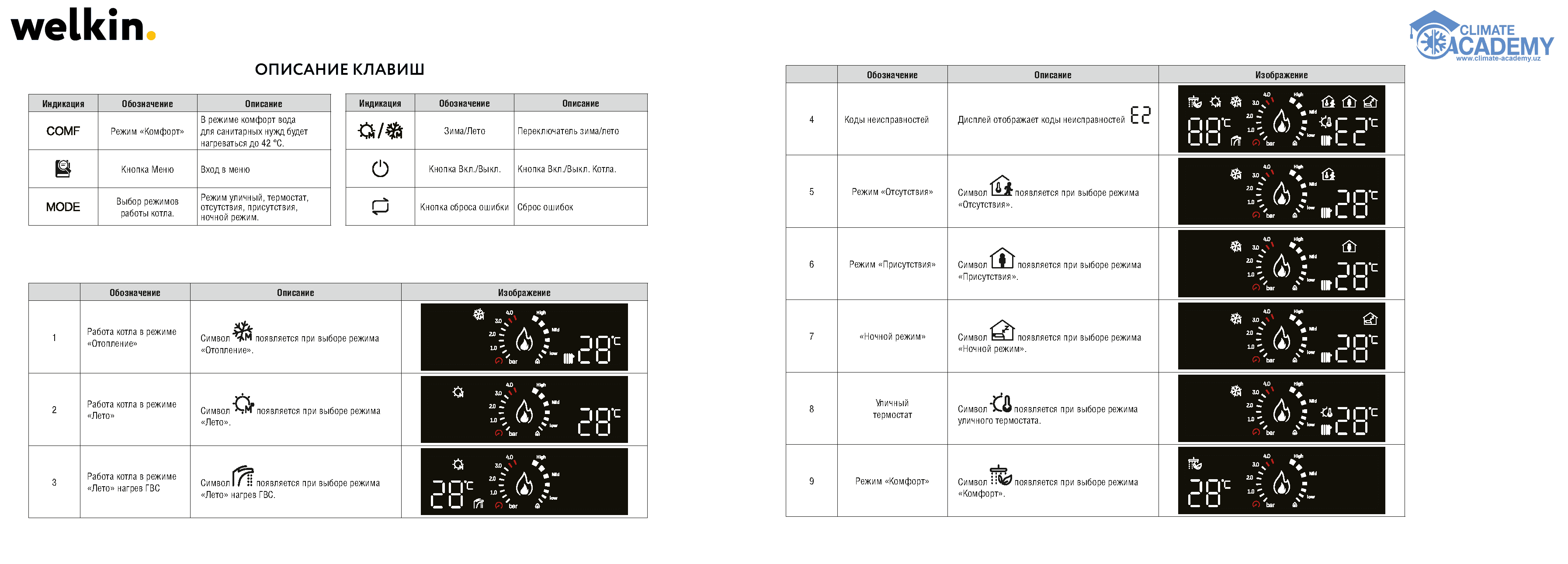

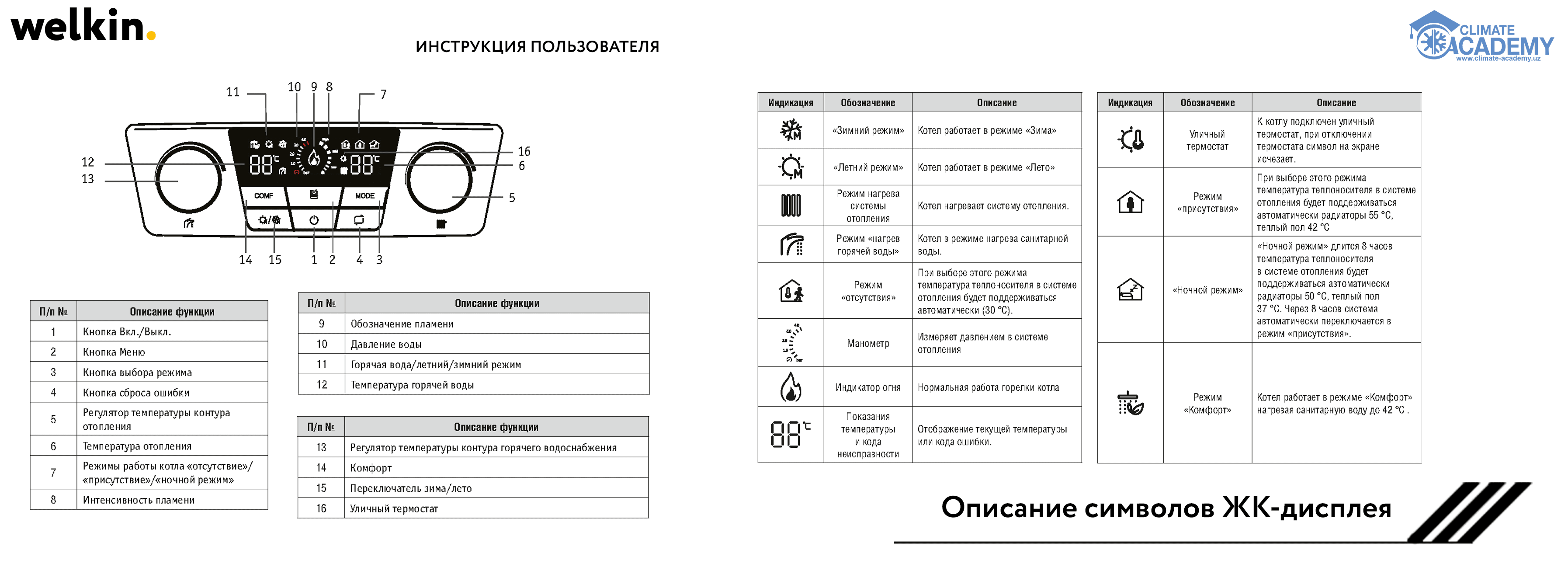

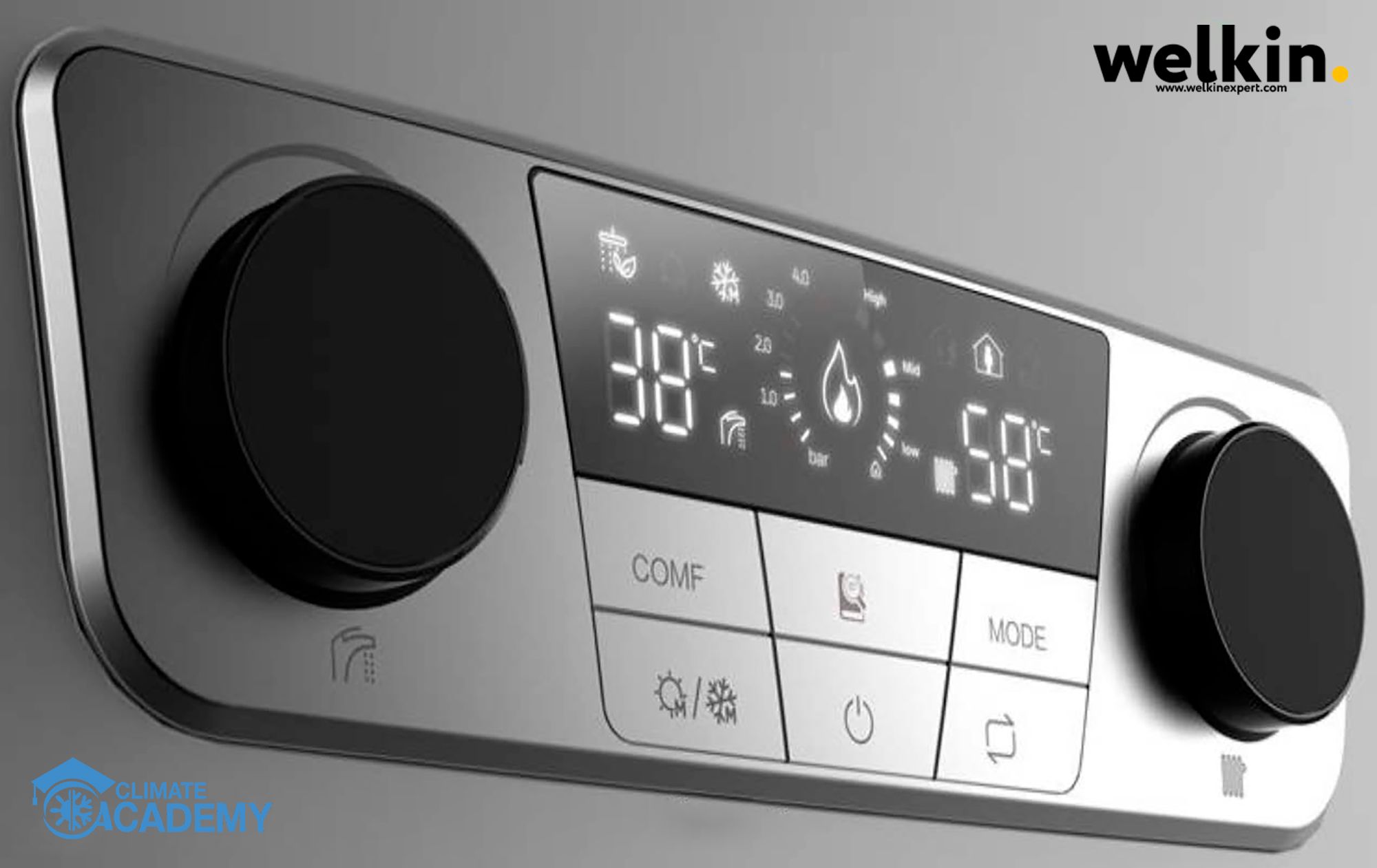

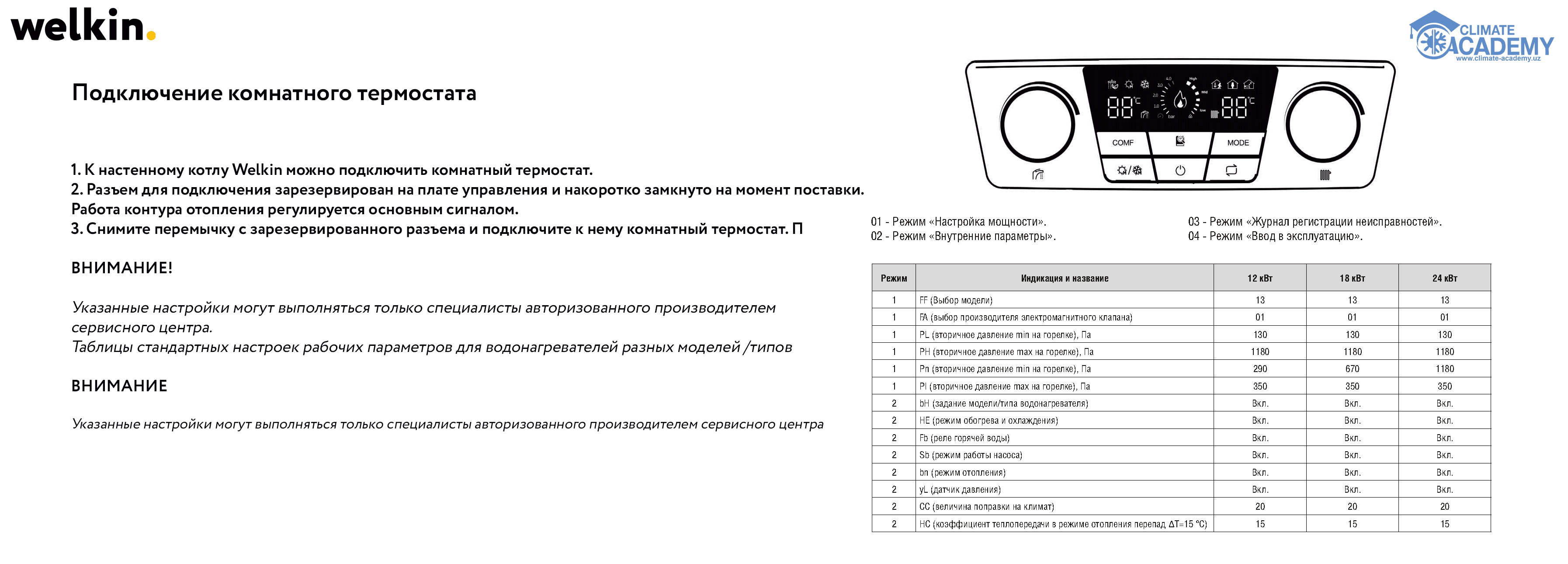

Панель управления

---

---

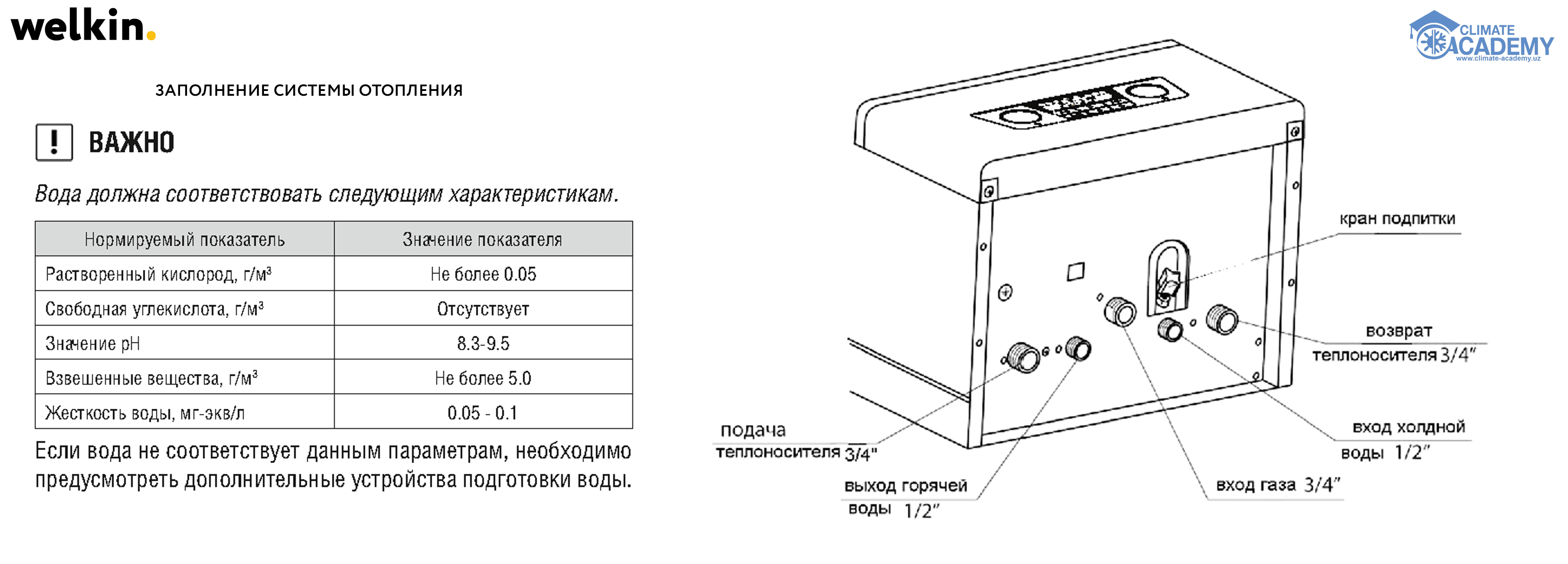

Заполнение системы отопления

Для заполнения системы отопления используйте подготовленную воду.

1-Порядок заполнения системы отопления: • Откройте автоматический воздушный клапан. • Откройте вентиль заполнения системы отопления. Заполняйте систему отопления, пока шкала на термометре не будет равна 1,5 бар. • Поочередно откройте на радиаторах спускные вентили для сброса воздуха. • После спуска воздуха из системы отопления давление в системе будет падать, в этом случае снова откройте кран подпитки для заполнения до 1,5 бар.

2-Слив теплоносителя из системы отопления: В случае необходимости слива системы отопления необходимо сделать следующее: • Обесточьте котел. • Откройте все вентили на системе отопления, в том числе на радиаторах. • Откройте дренажный вентиль, установленный в самой нижней точке системы отопления. Когда манометр покажет нулевое давление воды, закройте дренажный вентиль и остальные вентили.

3-Необходимые мероприятия перед запуском котла

Для корректной работы котла пригласите на пусконаладочные работы специалиста авторизованного сервисного центра. Самостоятельный ввод котла в эксплуатацию может привести к выходу оборудования из строя. • Проверить соответствие котла и используемого газа; при использовании сжиженного газа котел необходимо адаптировать под данный вид газа путем замены газовых форсунок и настройки газового клапана. • Проверить систему газоснабжения на герметичность. После включения котла оставшийся воздух будет выходить из котла через автоматический воздухоотводчик. В этом случае давление теплоносителя будет падать. При падении давления до 0,5 бар котел автоматически отключится и выдаст код ошибки «низкое давление». В этом случае необходимо произвести подпитку системы отопления.

Компенсация теплоносителя в системе отопления с помощью подпитки: Давление в системе отопления может падать не только по причине выхода воздуха, но и по причине возможных утечек в системе. Если давление в системе падает часто, необходимо обратиться в сервисную службу.

ВНИМАНИЕ! Для проверки герметичности в системе газоснабжения не используйте открытое пламя. • Произвести настройку газового клапана.

Не производите самостоятельно настройку газового клапана, это может привести в утечкам газа и пожару. Для настройки газового клапана обратитесь в авторизованный сервисный центр.

ВАЖНО После завершения операций по заполнению водой закройте кран подпитки. Если кран подпитки останется открытым, это вызовет увеличение давления воды в оборудовании, а после превышения отметки 3 бар произойдет автоматическое открытие предохранительного вентиля, и из нижней части котла польется вода.

---

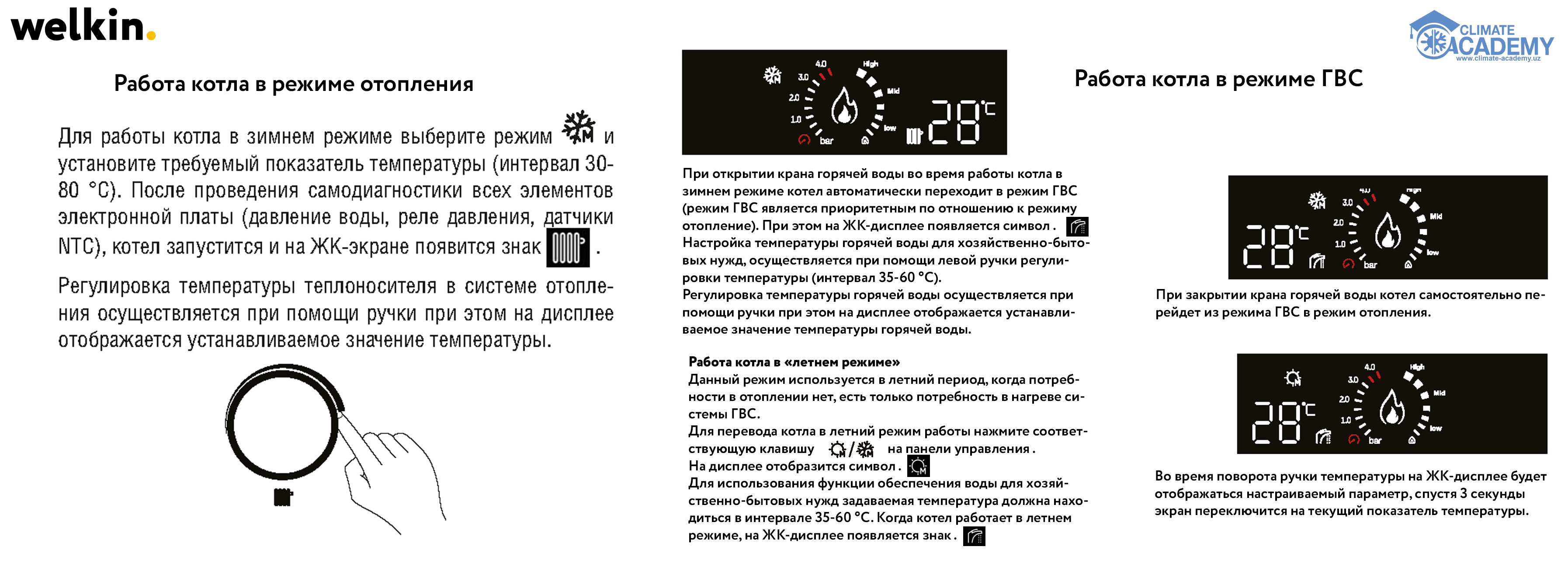

Во время поворота ручки температуры на ЖК-дисплее будет отображаться настраиваемый параметр, спустя 3 секунды экран переключится на текущий показатель температуры. Проверить давление в системе отопления. Давление теплоносителя в системе отопления должно быть не менее 1,5 бар; • Перед первым включением котла, вал циркуляционного насоса необходимо разблокировать; • Котел оборудован заводской вилкой. Подключите вилку в розетку с заземлением. Характеристики электросети: 220 В, 50 Гц. Для подключения котла используйте кабель сечением не менее 1,5 мм2, в месте подключения кабеля к электросети необходимо установить двухполюсный автоматический выключатель. Не рекомендуется использовать для электроснабжения котла удлинители. Запрещено пользоваться незаземленным котлом. При необходимости электрический шнур котла может быть укорочен или удлинен, для этого обратитесь к специалисту авторизированного сервисного центра. Элек тробезопасность котла достигается только тогда, когда он правильно заземлен, согласно действующим нормам безопасности. Для защиты электронной платы котла рекомендуется использовать стабилизатор напряжения с параметрами работы 220В ±10% и реле напряжения с параметрами 220В ±10% и временем срабатывания не более 100 мс. • Про изводитель отклоняет любую ответственность телесного повреждения лиц, животных, и повреждения вещей в виду отсутствия заземления котла и несоблюдения стандартов. • Проверить герметичность системы дымоудаления и качество соединения стыков дымоотводящей трубы; • Если к котлу подключен термостат, убедитесь, что он включен и на нем настроена необходимая температура помещения. • После произведенных настроек и проверок можно запускать котел в работу

---

---

---

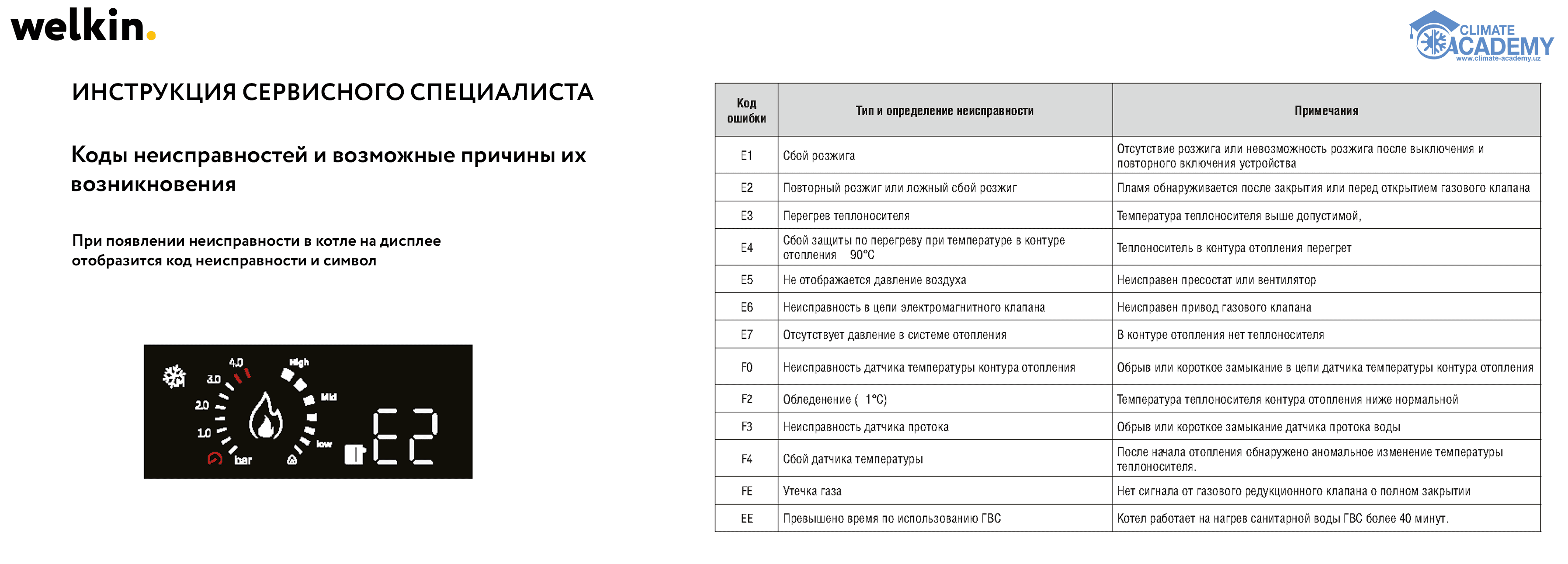

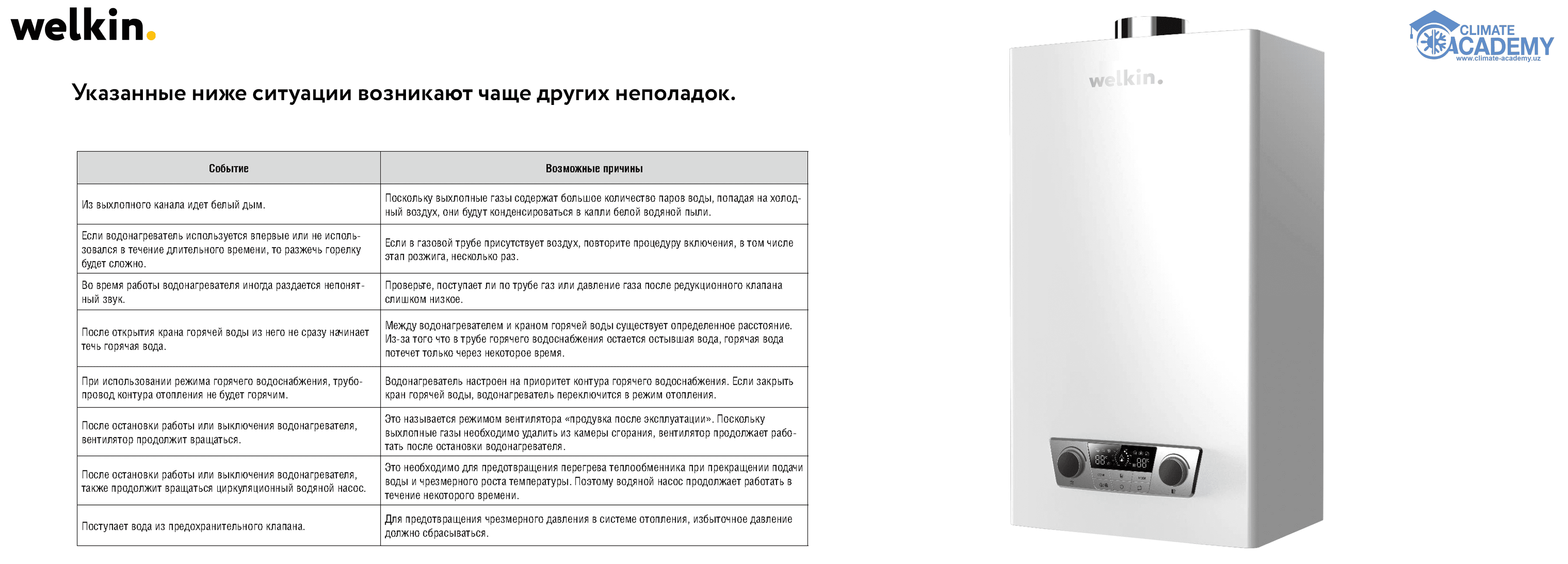

ПРИМЕЧАНИЕ Если водонагреватель длительное время не использовался, перед включением питания проверьте, не заклинил ли вал вращения циркуляционного насоса. Если водонагреватель запустить без проверки, может сработать защита по перегреву (код неисправности E3, E4).

Периодическое техническое обслуживание Для обеспечения высокой производительности на весь период срока службы котла, необходимо проводить плановое техническое обслуживание. Данные работы не относятся к гарантийным и оплачиваются по тарифам авторизированного сервисного центра.

ВНИМАНИЕ! Перед проведением периодического технического обслуживания котла необходимо отключить электропитание и закрыть газовый вентиль.

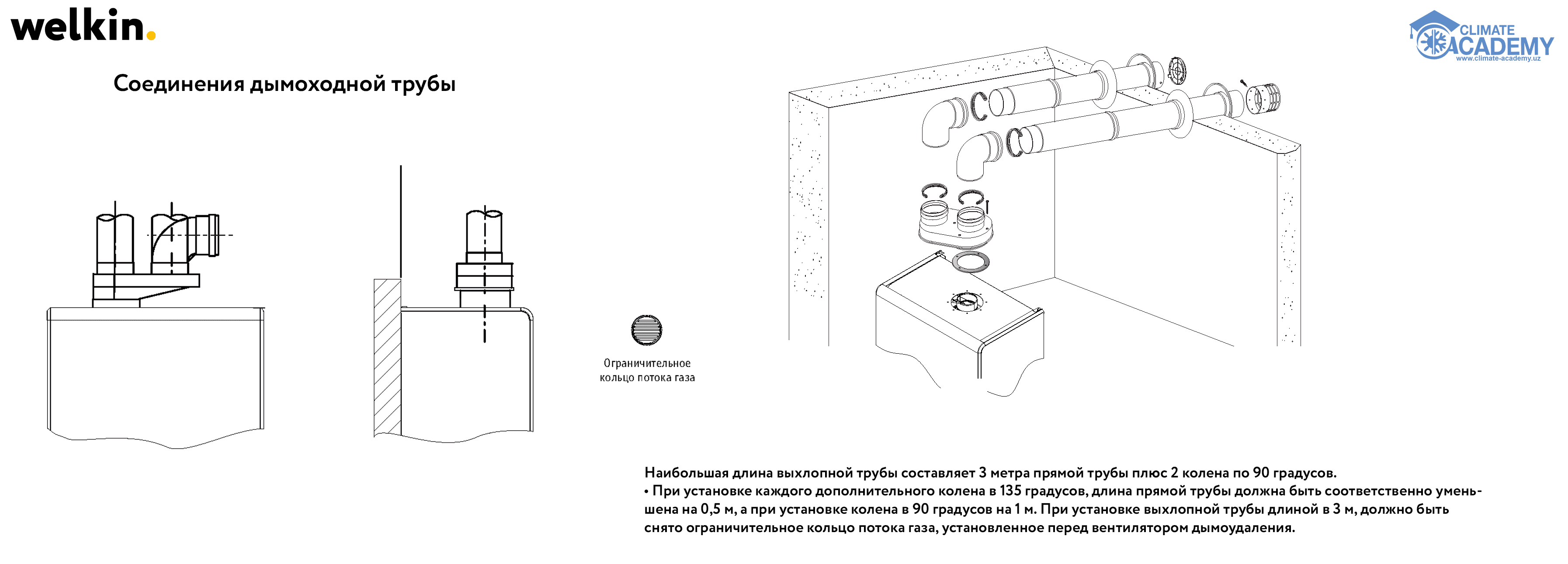

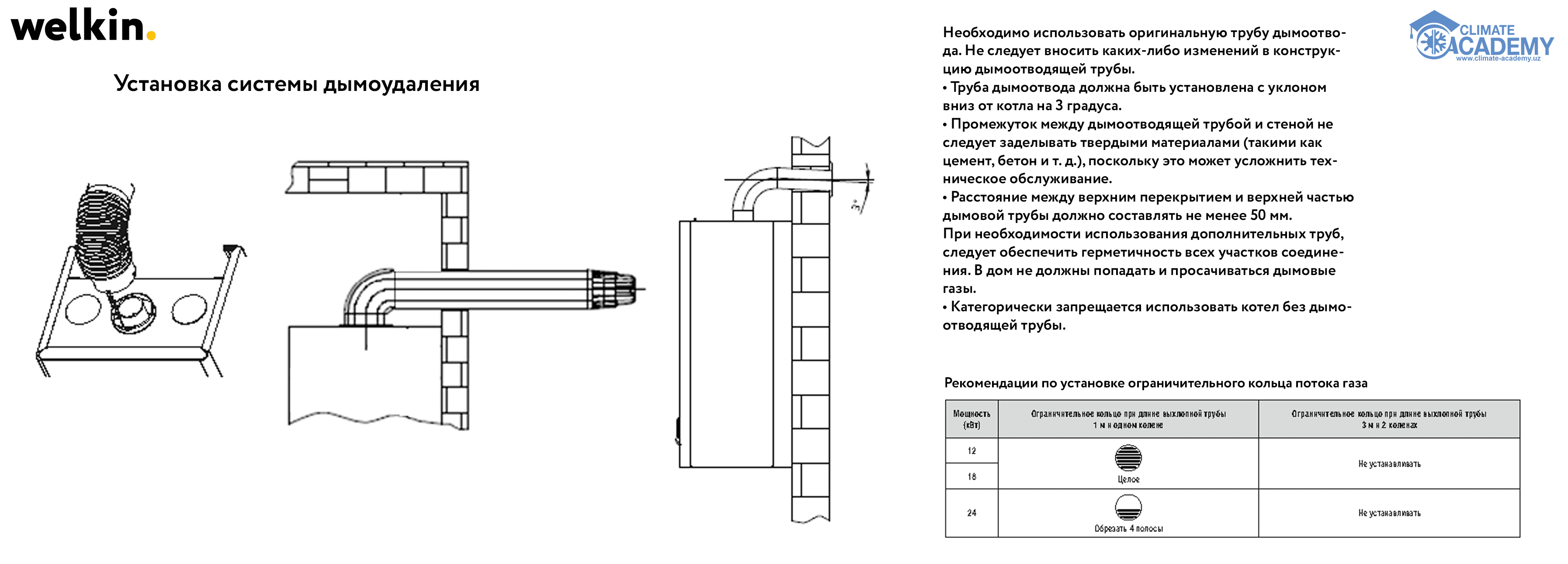

Процедуры технического обслуживания: • Проверка герметичности системы дымоудаления. • Проверка герметичности газовой линии. • Чистка ламелей теплообменника от образовавшегося нагара. • Чистка камеры сгорания, вентилятора дымоудаления и трубок Вентури. • Чистка горелки и форсунок. • Чистка электродов ионизации и розжига. • Проверка датчиков. • Проверка настройки газа на газовом клапане. • Чистка фильтров на системе отопления и водоснабжения. • Проверка электронного оборудования котла.

Периодическое техническое обслуживание рекомендуется проводить не менее 2 раз в год, до отопительного сезона и после. Техническое обслуживание не относится к гарантийным работам и оплачивается по тарифам сервисного центра.

Переход с природного газа на сжиженный газ

Перед переводом котла на другой тип газа: • Отключите электропитание котла и подачу газа. • Снимите внешний кожух котла, крышку герметичной камеры и переднюю обшивку камеры горения. • Отсоедините горелку от газового клапана. • Демонтируйте участки крепления герметичной камеры и извлеките горелку наружу. • Снимите коллектор, на котором находятся форсунки, расположенные в задней части горелки. • Демонтируйте форсунки, находящиеся в коллекторе, и установите форсунки для сжиженного газа согласно размерам, приведенным в таблице на (стр. 9 и10). В процессе монтажа обязательно используйте шайбы. • Завершите процедуру, настроив минимальное и максимальное давление газа в котле.

---

---

---

Общее описание Газовый котел Magnus — это компактное и эффективное решение для отопления и горячего водоснабжения в помещениях площадью до 200 м². Работающий на природном газе, котел обеспечивает стабильную подачу тепла и горячей воды при высоком коэффициенте полезного действия, а современные технологии управления делают его удобным и безопасным в эксплуатации.

Котел "Magnus" — надежность, безопасность и экономия в одном решении.
